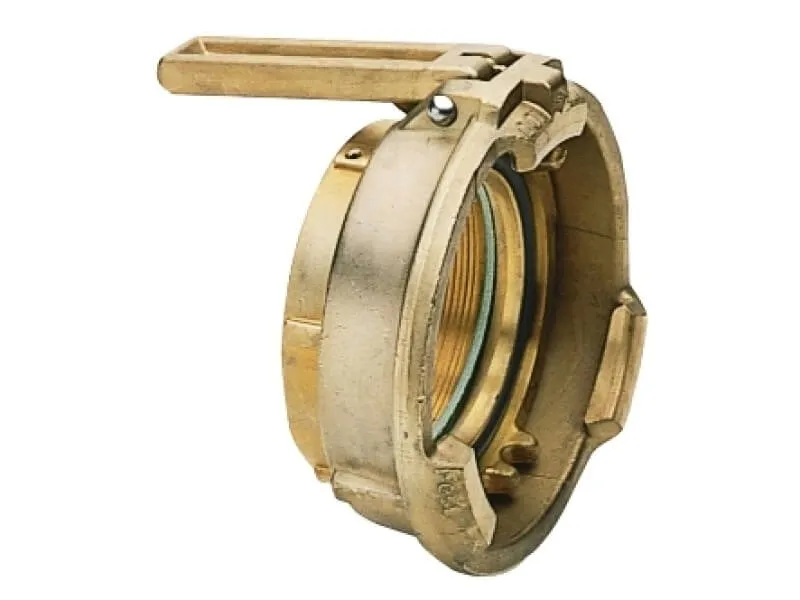

Złącze TW typ MK hebel 100 4” MS

Złącze w systemie "TW" (eurozłącze) typ MK 100, hebel, składające się z korony i zamknięcia - EN 14420 - 5572100100 - mosiądz

Złącza w systemie TW to wysokiej jakości produkt marki BAGGERMAN®.

System złączy TW (z niem. tankwagen) znane są również jako złącza cysternowe lub eurozłącza. System ten opiera się o łączenie części w typie MK, którą nakłada się na część typu VK. Aby zamknąć i uszczelnić złącze należy docisnąć obie części do siebie, a uszczelnienie powstaje w wyniku obrotu pierścienia z części MK za pomocą odpowiedniej dźwigni. Zablokowanie tej dźwigni równocześnie blokuje obrót złącza zabezpieczając je przed niekontrolowanym wypięciem czy rozszczelnieniem połączenia. Zaślepienie złącza możliwie jest na dwa sposoby, zarówno za pomocą części w typie VB (zaślepienie części MK) jak i częścią w typie MB (do części VK). Złącza te uszczelnia się uszczelką profilową GSD, natomiast zawory zamykające w typie MB uszczelnia się płaską uszczelką TWF. Do uszczelnienia gwintu stosuje się uszczelki płaskie typ GD. Materiał, z którego wykonane są uszczelki, dobiera się na podstawie odporności chemicznej na transportowane medium.

System złączy TW znajduje zastosowanie w transporcie cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Złącza te znajdziemy w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.

W ofercie posiadamy pełny asortyment części do złączy TW, wykonanych z różnych materiałów.

• Medium: płynne media, powietrze
• Materiał: mosiądz
• Norma: EN 14420-6.
• Ciśnienie robocze [bar]: 16
• Rozmiar: 100
• nr artykułu - 5572100100

Prosimy podczas zakupu wypełnić poprawnie formularz dostawy, usprawni to realizację Państwa zamówienia.

Wszelkie zmiany lub informacje dodatkowe prosimy wpisać w odpowiednim polu formularza dostawy lub wysłać w wiadomości mailowej.

Rekomendujemy wysyłkę kurierem UPS jako najpewniejszą i najszybszą formę dostawy.

Przesyłkę należy sprawdzić przy odbiorze

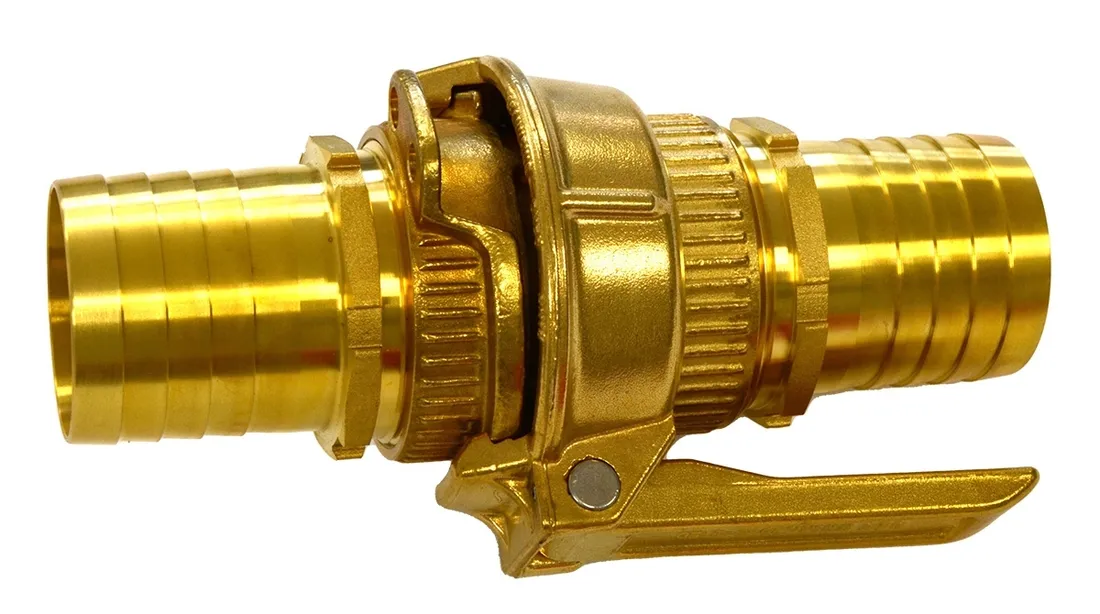

Przykładowy pełny zestaw elementów złącza TW

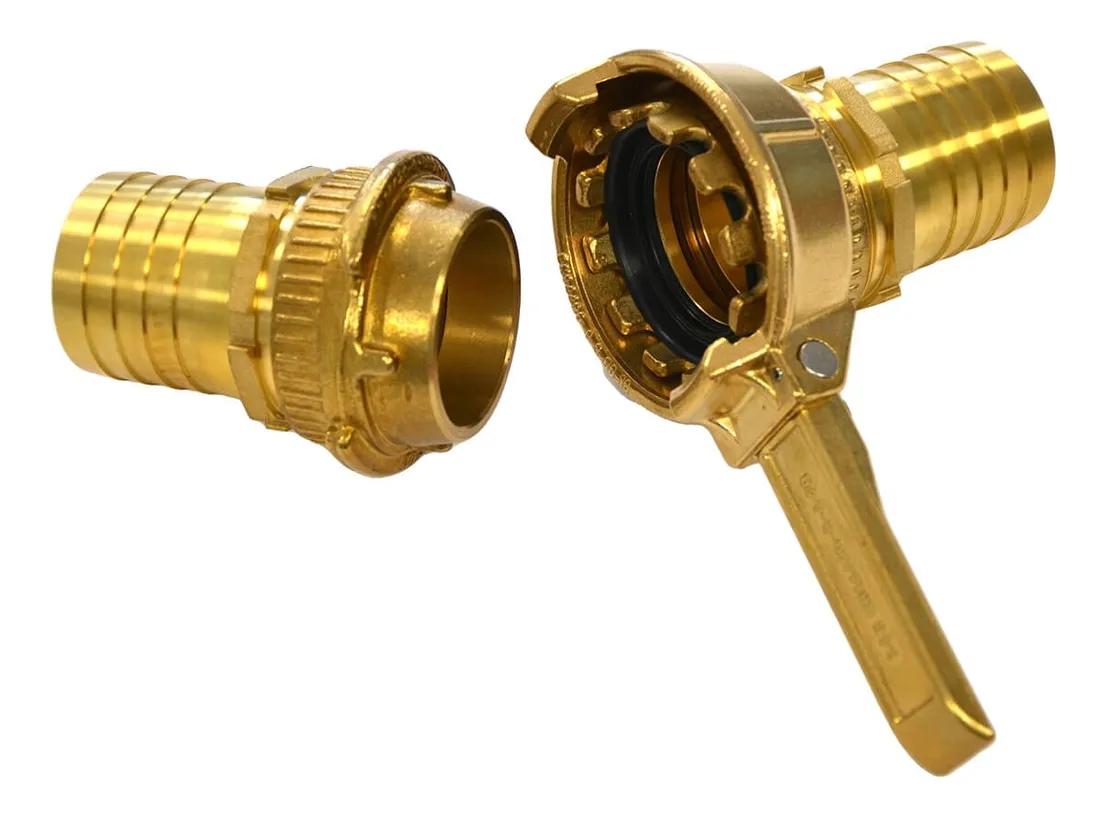

Przykład rozpiętego złącza TW.

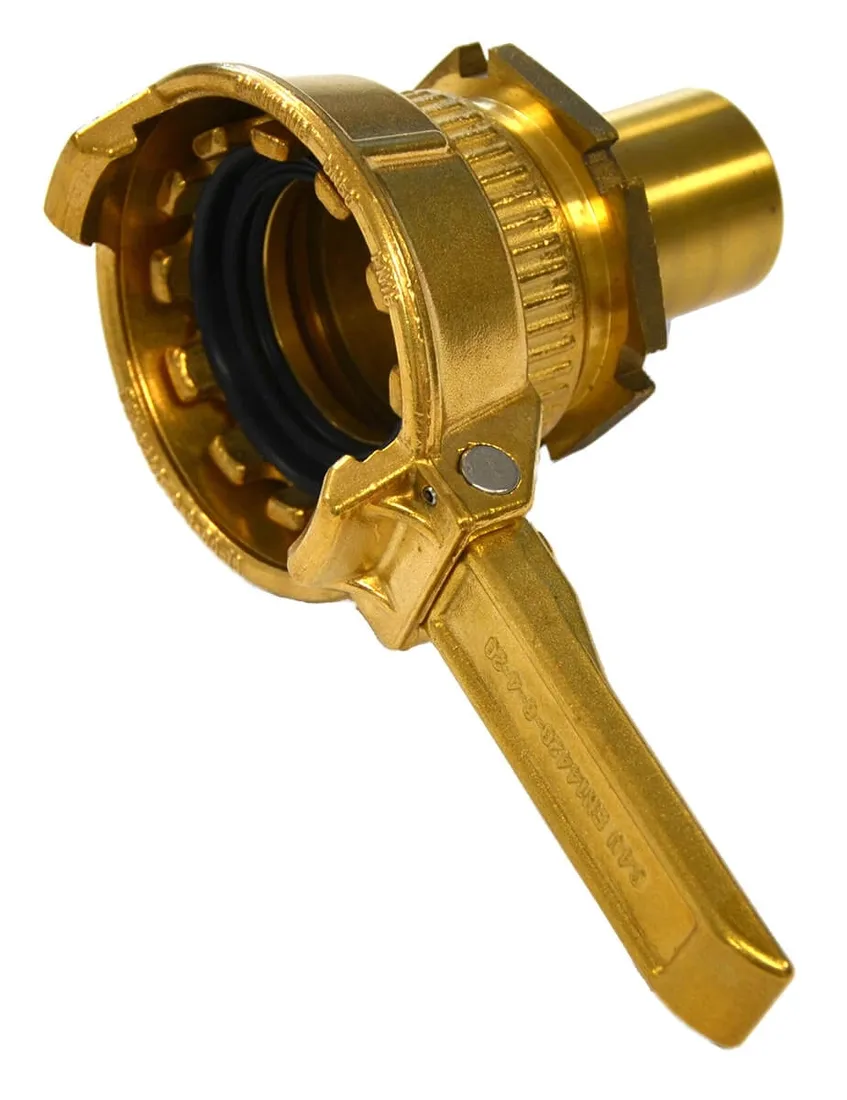

Złącze typu MK, z gładkim króćcem pod obejmę skorupową.
