Wtyk szybk. DN 5 do w. fi 4 typ 21 kontra MS

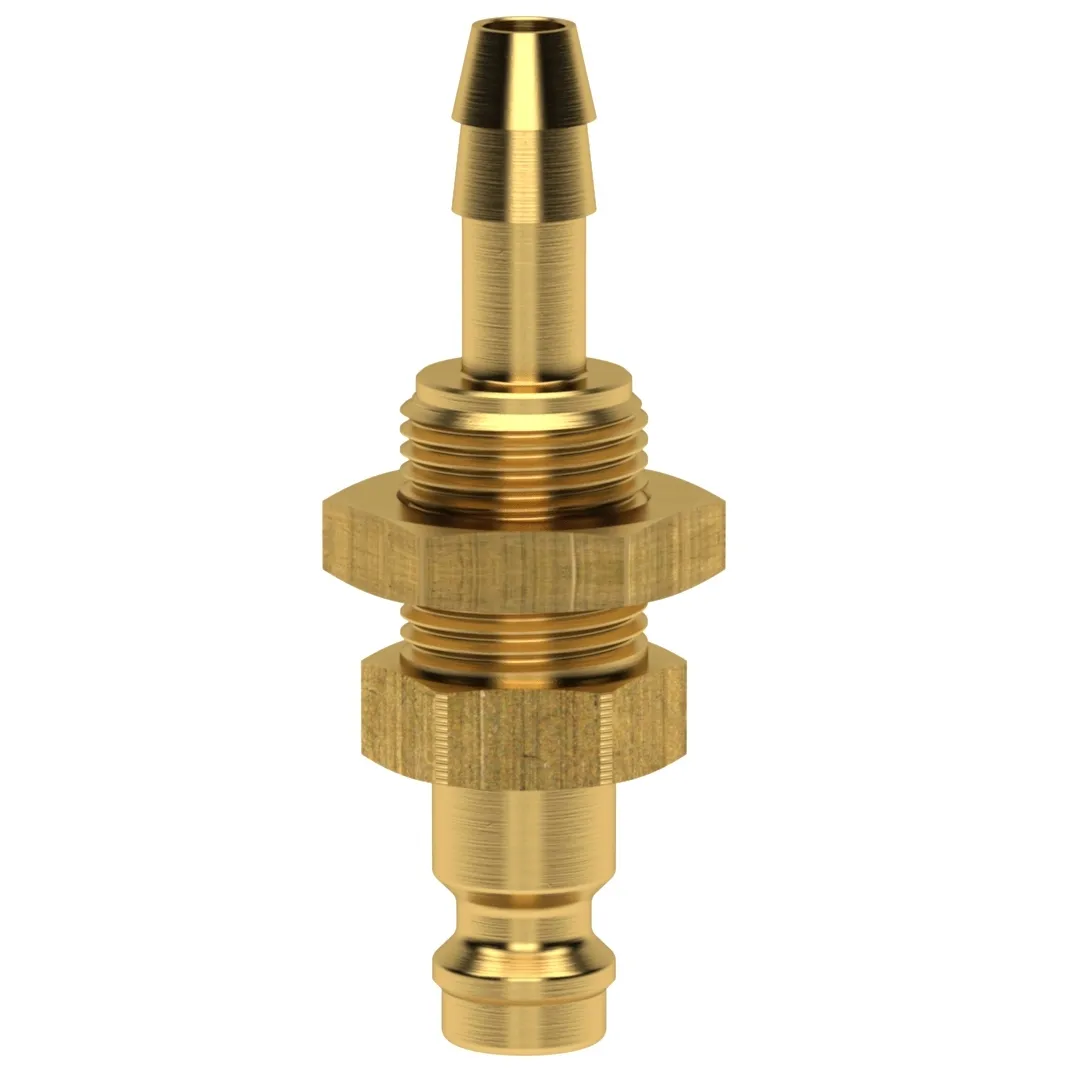

Wtyk szybkozłącza LÜDECKE MINI DN 5 z króćcem do węża fi 4 mm - z nakrętką kontrującą - ESM 4 SSV - mosiądz MS58 - Odpowiednik RECTUS Typ 21 - "grodziowa"

Uniwersalna szybkozłączka męska - wtyk MINI DN 5 dająca się obsługiwać jedną ręką, z wolnym przelotem, wykonana z mosiądzu MS 58.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych.

Część SSV posiada z jednej strony wtyk, a z drugiej krócicec do węża. Wtyk posiada nakrętkę kontrującą od strony króćca, która umożliwia montaż w otworze np. tablicy rozdzielczej, panelu czy grodzi, dlatego bywa nazywaną "grodziową". Idealna do połączeń jednostronnie odcinających i z wolnym przelotem wraz z szybkozączkami MINI DN 5 (z zaworem i bez zaworu).

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Dane techniczne elementu:

• Ciśnienie robocze [bar]: 35.
• Temperatura pracy [°C]: od -20 do +100.
• Materiał: mosiądz MS 58.
• Medium: sprężone powietrze i inne media.
• Maksymalna przepustowość [l/min]: 510.
• Gwint: M10x1.
• Odpowiednik: Parker/RECTUS Typ 21,
• średnica wewnętrzna węża [mm]: 4
• całkowiat długość [mm]: 50
• rozmiar nakrętki: 14
• rozmiar nakrętki kontrującej: 14
• długość gwintu [mm]: 14
• numer katalogowy: ESM 4 SSV

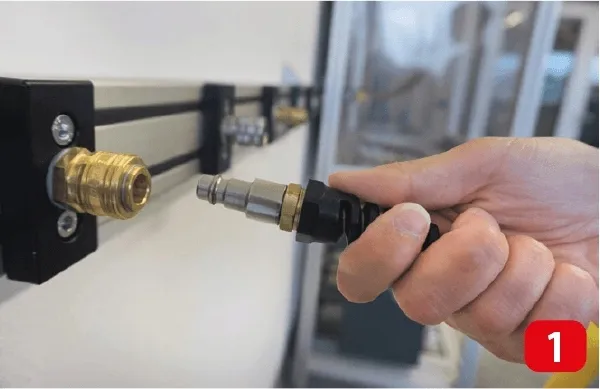

 Krok 1. Wpięcie wtyku jednym ruchem do gniazda

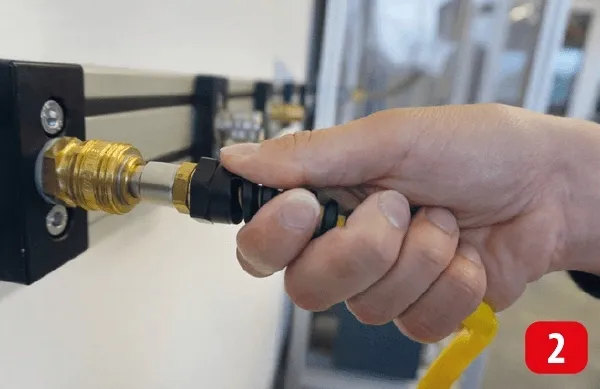

Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.

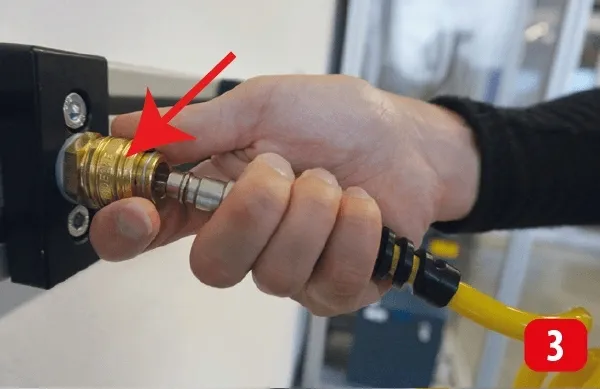

Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.
