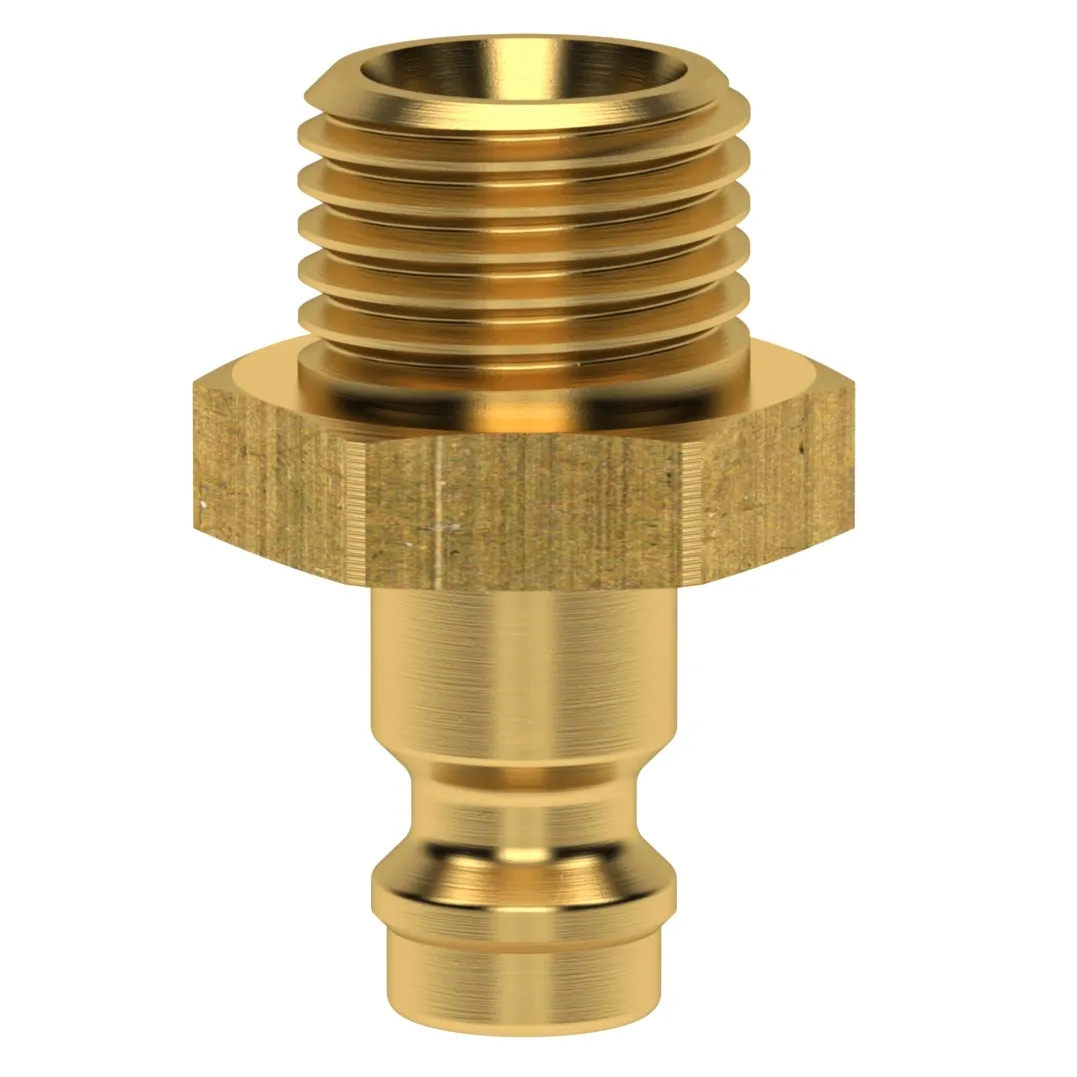

Wtyk MINI DN 5 GZ M 14x1,5 MS

Wtyk Szybkozłączki LÜDECKE MINI DN 5 z Gwintem Zewnętrznym M 14x1,5 - bez zaworu - ESM 141 NA - Odpowiednik PARKER, RECTUS Typ 21.

Uniwersalna szybkozłączka MINI DN 5 dająca się obsługiwać jedną ręką, bez zaworu odcinającego (pełen przelot). Szybkozłączka MINI DN 5 wykonana ze stali ocynkowanej.

Części NAS posiada z jednej strony wtyk szybkozłączki, a z drugiej znormalizowany gwint zewnętrzny zgodny z ISO 228 / DIN 13.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych.

Budowa złączek ESM DN 5 zabezpiecza jej mechanizm przed uszkodzeniami.

•  Ciśnienie robocze [bar]: 35.
• Temperatura pracy [°C]: od -20 do +100.
• Materiał wtyku: stal ocynkowana
• Medium: powietrze i inne media.
• Maksymalna przepustowość l/min: 510.
• Gwint ISO 228/DIN 13: M 14 x 1,5
• Długość gwintu: 10
• Długość wtyku [mm]: 13,5
• Klucz: 17
• Waga [g]: 19
• Całkowita wysokość [mm]: 28,5
• Odpowiednik: PARKER, RECTUS Typ 21
• numer katalogowy producenta: ESM 141 NA

Wtyki w złączach jednostronnie odcinających, oraz z wolnym przelotem nie posiadają zaworu odcinającego.

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

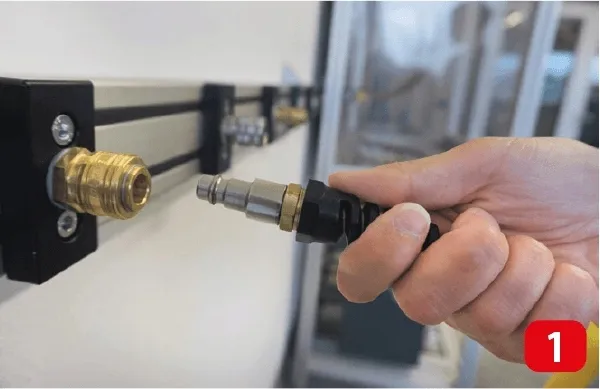

 Krok 1. Wpięcie wtyku jednym ruchem do gniazda

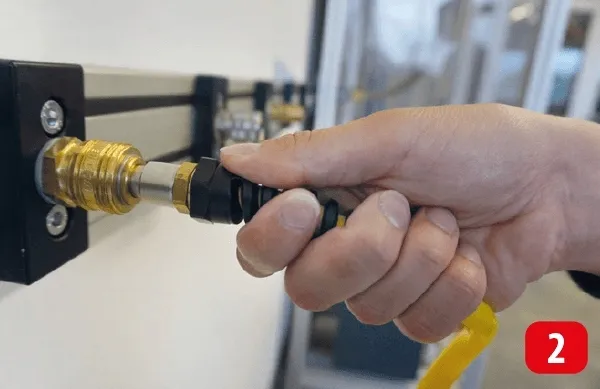

Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.

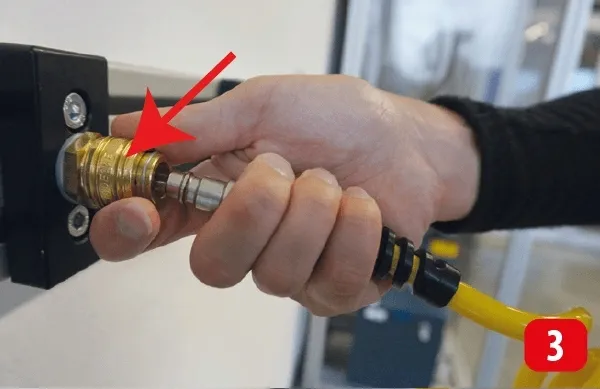

Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.
