Filtroreduktor 40µ z manometrem MIDI 1/2'' do pow. automat

Filtroreduktor powietrza MIDI z manometrem i uchwytami montażowymi - filtr 40 µ - automatyczny spust kondensatu - OFR-1/2-MIDI-A

Przyrząd służący do oczyszczenia sprężonego powietrza z zanieczyszczeń stałych i płynnych o wielkościach zgodnych z zastosowaną wkładką filtracyjną oraz zgodnie z nastawieniem i utrzymywaniem stałych wartości ciśnienia wyjściowego w instalacjach pneumatycznych niezależnie od zmiany ciśnienia wejściowego powyżej ciśnienia zredukowanego. Pojemnik z automatycznym spustem powietrza posiada pływak, który przy osiągnięciu założonego poziomu kondensatu otwiera spust.

Urządzenie marki RQS. Posiadamy w ofercie również wersję MINI i MAXI.

• Zakres ciśnienia wejściowego: 1-16 bar
• Zakres regulacji ciśnienia wyjściowego: 0,5 - 12 bar
• Zakres temperatur pracy: 0-60 st. Celsjusza
• Dokładność filtracji: 40 mikrometrów
• Wielkość przepływu przy ciśnieniu wejściowym 10 bar i ciśnieniu wyjściowym 6 bar: 3400 l/min.
• Rozmiar przyłącza: 1/2 ''

Wykres wartości przepływu.

Schemat budowy urządzenia.

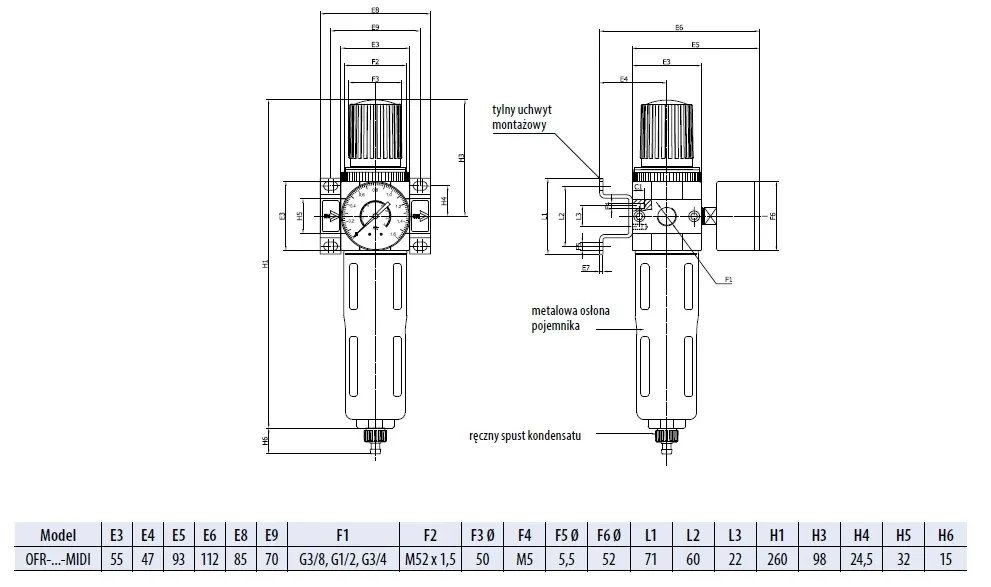

Szczegółowe wymiary urządzenia w milimetrach.

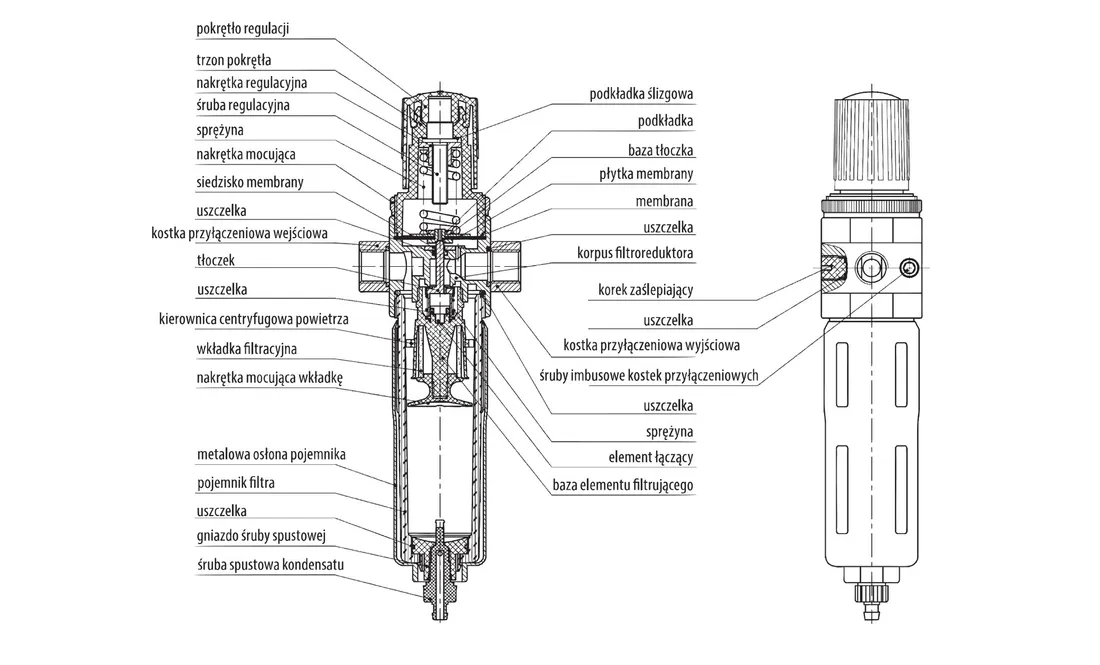

Szczegółowy schemat budowy urządzenia.

INSTRUKCJA MONTAŻU

• Zamontuj zawór odcinajacy, aby odciąćc dopływ powietrza do układu (rozpręż układ) w celu montażu/demontażu i serwisowania (np. wymiana wkładu filtracyjnego).
• Zwróć uwagę na kierunek przepływu. Jest on widoczny na kostkach przyłączeniowych.
• Pozostaw odpowiednią ilość miejsca poniżej szklanki (min 130 mm) w celu wymiany elementu filtrującego.
• Ustaw filtr OF pionowo (+/- 5 stopni).

Przyłączenie do instalacji:

• Przykręć rury/złącza do kostek przyłączeniowych. Gwinty należy uszczelnić.

ROZPOCZĘCIE UŻYTKOWANIA - USTAWIENIE REGULATORA OFR

• Pociągnij pokrętło regulatora w góre w celu jego odblokowania.
• Przekręć pokrętło regulatora w kierunku „-” aż do oporu.
• Powoli otwórz zawór napełniając układ ciśnieniem.
• Kręć pokrętłem regulatora w kierunki „+” do uzyskania zadanego ciśnienia na manometrze.
• Ciśnienie wejściowe musi być przynajmniej o 0,1MPa (1 bar) wyższe od ciśnienia wyjściowego.
• Nacisnij z góry pokrętło regulatora, aby zabezpieczyć przed przypadkowym przekręceniem.

OBSŁUGA I SERWISOWANIE

• Wymień w odpowiednim czasie element filtracyjny postępując jak poniżej:
• spuść powietrze z systemu i z regulatora,
• odkręć pojemnik pojemnik filtra przeciwnie do ruchu wskazówek zegara,
• wymień poszczególne części (nowy element filtrujący trzymaj od spodu),
• postępuj zgodnie z punktem 4 – „Rozpoczęcie użytkowania …”.
• Chroń elementy przed zabrudzeniem używajac zatyczek do gwintów, gdy elementy nie są jeszcze podłączone.
• Używaj tylko wyspecyfikowanych środków czyszczących:
• czysta woda lub woda z mydłem (maksymalnie do +60C),
• benzyna (eter naftowy) bez dodatków związków aromatycznych.
